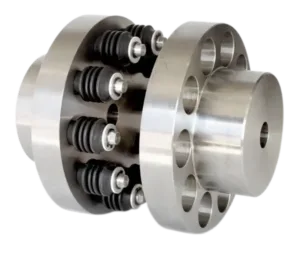

Муфты МУВП (Муфты Упругие Втулочно-Пальцевые) – это один из наиболее востребованных и проверенных временем типов соединительных муфт, широко применяемых в промышленности для соединения вращающихся валов. Они играют ключевую роль в передаче крутящего момента от приводного двигателя к рабочему механизму, одновременно выполняя важные функции по компенсации несоосности, гашению вибраций и защите от ударных нагрузок.

Конструкция и принцип действия муфт МУВП

Муфты МУВП представляют собой разъемное соединение, состоящее из двух основных частей – полумуфт, которые крепятся на соединяемых валах. Полумуфты соединены друг с другом с помощью пальцев, на которых установлены упругие элементы – втулки. Именно эти упругие элементы и обеспечивают основные рабочие свойства муфты:

• Полумуфты: Обычно изготавливаются из высокопрочного чугуна или стали, имеют зубчатый (эвольвентный) профиль внутренней поверхности для соединения с пальцами.
• Пальцы: Являются силовым элементом, передающим крутящий момент. Изготавливаются из прочной стали, часто имеют специальное покрытие для повышения износостойкости.
• Упругие втулки: Ключевой элемент, гасящий вибрации и компенсирующий несоосность. Чаще всего изготавливаются из резины или полиуретана различной твердости. Резиновые втулки обеспечивают хорошее гашение вибраций, в то время как полиуретановые обладают повышенной износостойкостью и стойкостью к маслам.
• Корпус (при наличии): Некоторые конструкции могут иметь защитный кожух, который предохраняет упругие элементы от внешних воздействий и загрязнений, а также предотвращает вытекание смазки.

При вращении одной полумуфты, крутящий момент передается через пальцы на упругие втулки, а затем на другую полумуфту, и далее на ведомый вал. Эластичность втулок позволяет им деформироваться при смещениях валов, тем самым компенсируя несоосность.

Основные преимущества муфт МУВП

Муфты МУВП получили широкое распространение благодаря своим эксплуатационным достоинствам:

• Эффективная компенсация несоосности: Способны компенсировать значительные радиальные (до 1-3 мм) и угловые (до 1°30') смещения валов, что снижает нагрузки на подшипники и продлевает срок службы соединяемого оборудования.
• Виброгашение: Упругие элементы эффективно гасят пульсации и вибрации, возникающие при работе привода, обеспечивая более плавный ход и снижая общий уровень шума.
• Защита от ударных нагрузок: Способны частично демпфировать кратковременные пиковые перегрузки, предотвращая повреждение более чувствительных компонентов привода.
• Простота конструкции и монтажа: Относительно легкая установка, отсутствие необходимости в прецизионной центровке валов, а также простота замены изношенных упругих элементов.
• Экономическая целесообразность: Являются одним из самых доступных по цене типов муфт, обеспечивающих при этом высокий уровень надежности для многих стандартных применений.
• Широкая номенклатура: Большое разнообразие типоразмеров позволяет подобрать муфту практически для любого вала в заданном диапазоне диаметров.

Типоразмеры и характеристики

Муфты МУВП выпускаются в различных типоразмерах, обозначаемых числовыми индексами (например, МУВП-1, МУВП-2, МУВП-3 и т.д.). Каждый типоразмер характеризуется определенными параметрами:

• Номинальный крутящий момент (Мк): Максимальный момент, который муфта может передавать в течение длительного времени.
• Максимальный пиковый момент: Допустимый кратковременный момент при ударных нагрузках.
• Номинальная частота вращения: Максимальная допустимая скорость вращения валов.
• Диаметры соединяемых валов (d1, d2): Максимальные и минимальные размеры валов, под которые рассчитана муфта.
• Максимальные угловые и радиальные смещения: Параметры компенсируемой несоосности.
• Габаритные размеры: Внешний диаметр и длина муфты.
• Материал упругих элементов: Резина или полиуретан (различной твердости).

Правильный выбор типоразмера муфты, соответствующего рабочим условиям, является залогом ее долговечности и эффективной работы.

Области применения

Муфты МУВП нашли широчайшее применение в различных отраслях промышленности благодаря своим универсальным характеристикам:

• Общее машиностроение: Соединение электродвигателей с насосами, вентиляторами, компрессорами, редукторами, генераторами.
• Конвейерные системы: Приводные станции, транспортировочные механизмы.
• Грузоподъемное оборудование: Лебедки, механизмы передвижения кранов, грузовые тележки (часто используются модификации МУВПТ с тормозным шкивом).
• Станкостроение: Приводы станков и обрабатывающего оборудования.
• Металлургия: Тяжелое машиностроение, прокатные станы.
• Сельскохозяйственная техника: Приводы рабочих органов.

Преимущества покупки муфт МУВП от производителя

Сотрудничая с нами как с производителем, вы получаете:

• Гарантия качества: Мы контролируем весь производственный цикл, от выбора сырья до финальной проверки готовой продукции.
• Соответствие стандартам: Наши муфты производятся согласно действующим ГОСТ и техническим условиям.
• Конкурентные цены: Отсутствие посредников позволяет предложить вам лучшие цены без потери качества.
• Техническая экспертиза: Наши инженеры готовы предоставить профессиональную консультацию по подбору муфты, исходя из ваших технических задач.
• Полный ассортимент: Наличие всех популярных типоразмеров на складе.
• Индивидуальный подход: Возможность изготовления муфт по вашим чертежам при необходимости.

Как выбрать и заказать муфту МУВП

Для корректного подбора муфты МУВП, пожалуйста, предоставьте нашим специалистам следующую информацию:

• Номинальный и пиковый крутящий момент, который должна передавать муфта.
• Максимальная рабочая частота вращения валов.
• Диаметры соединяемых валов (с указанием допуска, наличия шпоночных пазов и их размеров).
• Требуемая степень компенсации несоосности (оценочная).
• Условия эксплуатации (температура окружающей среды, наличие вибраций, влажность, агрессивные среды, необходимость работы во взрывоопасных зонах – стандартные МУВП не предназначены для Ex-зон).
